Кабель КВВГнг 27х1,5

• Марка КВВГнг(А)
• Количество жил 27
• Сечение жилы (мм/кв) 1.5
• Материал жилы Медь
• Материал изоляции ПВХ
• Материал оболочки ПВХ
• Максимальный вес (кг/м) 0.657
• Максимальный наружный диаметр (мм) 19.4
• Электрическое сопротивление жилы (ом/км) 12.1
• Допустимый радиус изгиба (мм) 174.6
• Допустимая токовая нагрузка при прокладке на воздухе (А) 21
• Допустимая токовая нагрузка при прокладке в земле (А) 27
• Допустимый ток односекундного короткого замыкания (кА) 0.21
• Номинальное переменное напряжение (кВ) 1
• Диапазон температур эксплуатации (°С) от -50 до +50
• Срок службы 30
• Код ОКП 356 314
• Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.5.4
• Сопротивление изоляции жил (МОм\км) 10
• Толщина изоляции жил (мм) 0.6
• Масса цветного металла (г/м) 240.3
• Максимальная температура эксплуатации (°С) 50
• Минимальная температура эксплуатации (°С) -50
• Тип исполнения по ГОСТ 31565-2012 нг(А)
• ГОСТ 1508-78
• Максимальный диаметр жилы 1.5
• Максимальный расчетный вес (кг/км) 657
• Длительно допустимая температура нагрева жил 70
• Допустимые усилия при тяжении (Н) 1215
• Минимальная температура монтажа -15
• Код товара КВВГнг 27х1,5

КВВГнг 27х1,5 - сокращенная маркировка кабеля контрольного с 27 медными жилами сечением 1,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, полная маркировка: КВВГнг(А) 27*1.5. Кабель КВВГнг 27х1,5 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012

Технические характеристики кабеля КВВГнг 27х1,5

Вид климатического исполнения контрольного кабеля КВВГнг 27*1.5 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВВГнг 27х1,5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВВГнг 27х1.5 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВВГнг 27*1,5: 115,8 миллиметров
Прокладка контрольного кабеля КВВГнг 27х1,5 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВВГнг 27х1.5: 0,6 миллиметров.
Вес кабеля КВВГнг 27*1,5: 0,72 килограмм в метре.
Класс пожарной безопасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВВГнг 27х1.5: 19,3 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВВГнг 27х1,5

Активное сопротивление жилы: 12,6 Ом на километр.
Сопротивление изоляции жилы: 10 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВВГнг(А) 27*1.5

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет бронированного покрова.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает сто кабель не распространяет горение при прокладке в пучках.
27 - количество медных жил.
1,5 - сечение жил в квадратных миллиметрах.

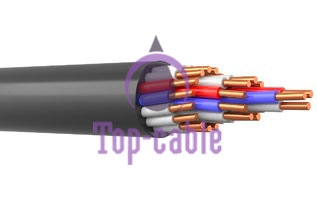

Конструкция контрольного кабеля КВВГнг 27х1,5

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката различной расцветки, либо прономерованы жилы.
3) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
4) Оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля КВВГнг 27х1,5

Кабель контрольный негорючий КВВГнг 27*1,5 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВВГнг 27х1.5 прокладывают в каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
