Кабель КВВГнг 27х4

• Марка КВВГнг(А)
• Количество жил 27
• Сечение жилы (мм/кв) 4
• Материал жилы Медь
• Материал изоляции ПВХ
• Материал оболочки ПВХ
• Максимальный вес (кг/м) 1.417
• Максимальный наружный диаметр (мм) 26.2
• Электрическое сопротивление жилы (ом/км) 4.61
• Допустимый радиус изгиба (мм) 235.8
• Допустимая токовая нагрузка при прокладке на воздухе (А) 36
• Допустимая токовая нагрузка при прокладке в земле (А) 47
• Допустимый ток односекундного короткого замыкания (кА) 0.54
• Номинальное переменное напряжение (кВ) 1
• Диапазон температур эксплуатации (°С) от -50 до +50
• Срок службы 30
• Код ОКП 356 314
• Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.5.4
• Сопротивление изоляции жил (МОм\км) 9
• Толщина изоляции жил (мм) 0.7
• Масса цветного металла (г/м) 961.2
• Максимальная температура эксплуатации (°С) 50
• Минимальная температура эксплуатации (°С) -50
• Тип исполнения по ГОСТ 31565-2012 нг(А)
• ГОСТ 1508-78
• Максимальный диаметр жилы 2.4
• Максимальный расчетный вес (кг/км) 1417
• Длительно допустимая температура нагрева жил 70
• Допустимые усилия при тяжении (Н) 3240
• Минимальная температура монтажа -15
• Код товара КВВГнг 27х4

КВВГнг 27х4 - сокращенная маркировка кабеля контрольного с 27 медными жилами сечением 4 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, полная маркировка: КВВГнг(А) 27*4. Кабель КВВГнг 27х4 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012

Технические характеристики кабеля КВВГнг 27х4

Вид климатического исполнения контрольного кабеля КВВГнг 27*4 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВВГнг 27х4: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВВГнг 27х4 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВВГнг 27*4: 157,2 миллиметров
Прокладка контрольного кабеля КВВГнг 27х4 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВВГнг 27х4: 0,7 миллиметров.
Вес кабеля КВВГнг 27*4: 1,42 килограмм в метре.
Класс пожарной безопасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВВГнг 27х4: 26,2 миллиметров.
Срок службы не менее 25 лет с даты изготовления.

Токовые нагрузки контрольного кабеля КВВГнг 27х4

Активное сопротивление жилы: 4,65 Ом на километр.
Сопротивление изоляции жилы: 9 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВВГнг(А) 27*4

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет бронированного покрова.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает сто кабель не распространяет горение при прокладке в пучках.
27 - количество медных жил.
4 - сечение жил в квадратных миллиметрах.

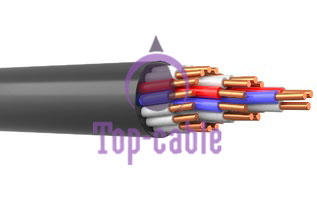

Конструкция контрольного кабеля КВВГнг 27х4

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката различной расцветки, либо прономерованы жилы.
3) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
4) Оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля КВВГнг 27х4

Кабель контрольный негорючий КВВГнг 27*4 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВВГнг 27х4 прокладывают в каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
