Кабель КВВГЭ 27х2,5

• Марка КВВГЭ
• Количество жил 27
• Сечение жилы (мм/кв) 2.5
• Материал жилы Медь
• Материал изоляции ПВХ
• Материал оболочки ПВХ
• Максимальный вес (кг/м) 0.938
• Максимальный наружный диаметр (мм) 22
• Электрическое сопротивление жилы (ом/км) 7.41
• Допустимый радиус изгиба (мм) 198
• Допустимая токовая нагрузка при прокладке на воздухе (А) 27
• Допустимая токовая нагрузка при прокладке в земле (А) 36
• Допустимый ток односекундного короткого замыкания (кА) 0.34
• Номинальное переменное напряжение (кВ) 1
• Диапазон температур эксплуатации (°С) от -50 до +50
• Срок службы 30
• Код ОКП 356 314
• Класс пожарной опасности по ГОСТ 31565-2012 О1.8.2.5.40
• Объём горючей массы (л/км) 304
• Сопротивление изоляции жил (МОм\км) 9
• Толщина изоляции жил (мм) 0.6
• Масса цветного металла (г/м) 600.75
• Наличие экрана да
• Максимальная температура эксплуатации (°С) 50
• Минимальная температура эксплуатации (°С) -50
• Тип исполнения по ГОСТ 31565-2012 Без обозначения
• ГОСТ 1508-78
• Максимальный диаметр жилы 1.9
• Максимальный расчетный вес (кг/км) 938
• Длительно допустимая температура нагрева жил 70
• Допустимые усилия при тяжении (Н) 2025
• Минимальная температура монтажа -15
• Код товара КВВГЭ 27х2,5

КВВГЭ 27х2,5 - кабель контрольный экранированный с 27 медными жилами сечением 2,5 квадратных миллиметров в изоляции и оболочке из поливинилхлоридного пластиката, с экраном из медной фольги.

Характеристики кабеля КВВГЭ 27х2,5

Вид климатического исполнения: УХЛ , 1-5 категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭ 27*2.5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭ 27х2,5 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭ 27х2.5 производится при температуре не ниже -15°С.
Минимальный радиус изгиба КВВГЭ 27*2,5: 130,8 миллиметров.
Масса кабеля КВВГЭ 27х2.5: 1,177 килограмм в метре.
Толщина изоляции жил: 0,6 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭ 27х2,5: 366 литров на километр.
Сопротивление изоляции жил: 9 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭ 27*2.5: 10722 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭ 27х2,5: 22,9 миллиметров.
Срок службы КВВГЭ 27х2.5 не менее 25 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭ 27*2,5: 7,55 Ом на километр.

Расшифровка маркировки КВВГЭ 27х2.5

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
27 - количество медных токопроводящих жил.
2,5 - сечение жил в квадратных миллиметрах.

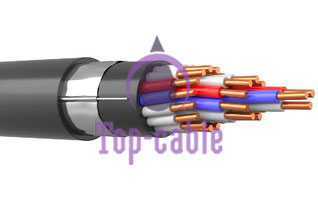

Конструкция кабеля контрольного КВВГЭ 27х2,5

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Экран - из медной фольги.
4) Оболочка - ПВХ пластиката.

Применение кабеля КВВГЭ 27*2.5

Контрольный экранированный кабель КВВГЭ 27х2,5 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭ 27х2.5 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
