Кабель КГВВнг 3х150

• Марка КГВВнг(А)
• Количество жил 3
• Сечение жилы (мм/кв) 150
• Материал жилы Медь
• Материал изоляции ПВХ
• Материал оболочки ПВХ
• Электрическое сопротивление жилы (ом/км) 0.13
• Допустимая токовая нагрузка при прокладке на воздухе (А) 346
• Допустимая токовая нагрузка при прокладке в земле (А) 358
• Допустимый ток односекундного короткого замыкания (кА) 16.3
• Номинальное переменное напряжение (кВ) 1
• Диапазон температур эксплуатации (°С) от -50 до +50
• Срок службы 30
• Код ОКП 350 000
• Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.2.5.4
• Сопротивление изоляции жил (МОм\км) 7
• Толщина изоляции жил (мм) 1.8
• Прочность при растяжении жилы (кН) 22,5
• Масса цветного металла (г/м) 16.2
• Конструкция жилы мк
• Максимальная температура эксплуатации (°С) 50
• Минимальная температура эксплуатации (°С) -50
• Максимальная мощность при прокладке в воздухе, 220V (кВт) 101.49
• Максимальная мощность при прокладке в земле, 220V (кВт) 105.01
• Максимальная мощность при прокладке в воздухе, 380V (кВт) 227.67
• Максимальная мощность при прокладке в земле, 380V (кВт) 235.56
• Тип исполнения по ГОСТ 31565-2012 нг(А)
• ГОСТ 31996-2012
• Класс жилы по ГОСТ 22483-2012 6
• Максимальный диаметр жилы 19
• Длительно допустимая температура нагрева жил 70
• Предельная температура нагрева жил 160
• Температура нагрева жил по условию невозгорания 350
• Допустимые усилия при тяжении (Н) 13500
• Допустимая температура в режиме перегрузки 90
• Минимальная температура монтажа -15
• Код товара КГВВнг 3х150

КГВВнг(А) 3х150 - кабель силовой гибкий с 3 медными многопроволочными жилами, сечением 150 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката.
КГВВнг - является сокращенной маркировкой, полная маркировка КГВВнг(А).

Технические характеристики КГВВнг 3*150

Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВВнг 3х150 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВВнг(А) 3*150 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВВнг 3х150 допустимый радиус изгиба должен быть не меньше 489 миллиметров.
Усилия при протягивании КГВВнг 3*150 по трассе не должны превышать 22500 Допустимая температура жил кабеля КГВВнг(А) 3х150 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВВнг 3*150 составляет 6,189 килограмм в метре.
Наружный диаметр КГВВнг 3х150 равен 48,9 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.

Расшифровка маркировки КГВВнг(А) 3*150

К - кабель.
Г - гибкий.
В - ПВХ изоляция.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
3 - количество медных многопроволочных токонесущих жил.
150 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

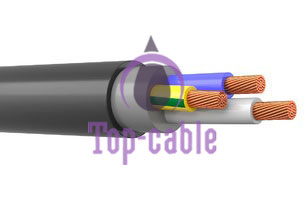

Конструкция кабеля КГВВнг 3х150

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности.
3) Скрутка - изолированные жилы скручены.
4) Оболочка - из негорючего ПВХ пластиката.

Применение кабеля КГВВнг 3*150

Кабель силовой медный гибкий КГВВнг(А) 3х150 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.
КГВВнг 3*150 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВВнг 3х150 используют вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.

Наименование	Наличие	Цена опт с НДС
КГВВнг(А) 3х150 1,0кВ	1	2,579.68
