АПвКШп 5х16

• Количество жил 5
• Сечение жилы (мм/кв) 16
• Материал жилы Алюминий
• Материал изоляции СПЭ
• Материал оболочки СПЭ
• Электрическое сопротивление жилы (ом/км) 1.91
• Допустимая токовая нагрузка при прокладке на воздухе (А) 78
• Допустимая токовая нагрузка при прокладке в земле (А) 87
• Допустимый ток односекундного короткого замыкания (кА) 1.4
• Номинальное переменное напряжение (кВ) 1
• Срок службы 30
• Класс пожарной опасности по ГОСТ 31565-2012 О1.8.2.5.4
• Сопротивление изоляции жил (МОм\км) 150
• Толщина изоляции жил (мм) 0.7
• Масса цветного металла (г/м) 214.4
• Конструкция жилы ок
• Максимальная температура эксплуатации (°С) 50
• Минимальная температура эксплуатации (°С) -60
• Тип брони К
• Тип исполнения по ГОСТ 31565-2012 Без обозначения
• ГОСТ 31996-2012
• Толщина изоляции жил 0.66 Кв (мм) 0.6
• Цвет изоляции жил Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
• Класс жилы по ГОСТ 22483-2012 1
• Максимальный диаметр жилы 4.6
• Длительно допустимая температура нагрева жил 90
• Предельная температура нагрева жил 250
• Температура нагрева жил по условию невозгорания 400
• Допустимые усилия при тяжении (Н) 4000
• Допустимая температура в режиме перегрузки 130
• Минимальная температура монтажа -20
• Код товара АПвКШп 5х16

АПвКШп 5х16 - силовой бронированный кабель с пятью алюминиевыми жилами сечением 16 (Шестнадцать) миллиметров квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,в броне из стальных оцинкованных проволок, в оболочке из молекулярно сшитого полиэтилена .
Кабель АПвКШп 5*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвКШп 5х16

А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена.
К- броня из стальных оцинкованных проволок
Шп - защитный шланг из сшитого полиэтилена.
5 -количество токонесущих жил.
16 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвКШп 5*16

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля ,бронированного силового АПвКШп 5х16 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля АПвКШп 5х16 по ГОСТ 31565-2012:О1.8.2.5.4 .
Срок службы кабеля бронированного АПвКШп 5*16 не менее 30 лет.

Токовые нагрузки кабеля АПвКШп 5х16

Допустимый ток при прокладке АПвКШп 5х16 на воздухе - 78 Ампер.
Допустимый ток при прокладке в земле - 87 Ампер.
Допустимый ток односекундного короткого замыкания - 1.4 кА.
Сопротивление километра жилы - 1.91 Ом.

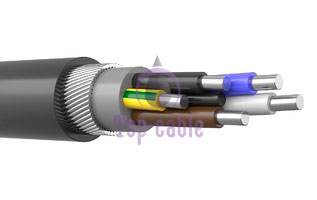

Конструкция кабеля АПвКШп 5*16

1) Жила - алюминиевая однопроволочная круглая сечением 16 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.7 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из сшитого полиэтилена.
5) Внутренняя оболочка - из сшитого полиэтилена

Применение бронированного кабеля АПвКШп 5х16

Кабель силовой медный,бронированный АПвКШп 5х16 используется для одиночной прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, в кабельных сооружениях и производственных помещениях.Предназначен для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвКШп-ХЛ 5*16 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
