ПвКШп 3х25+1х16

• Количество жил 4
• Сечение жилы (мм/кв) 25
• Материал жилы Медь
• Материал изоляции СПЭ
• Материал оболочки СПЭ
• Электрическое сопротивление жилы (ом/км) 0.73
• Допустимая токовая нагрузка при прокладке на воздухе (А) 141
• Допустимая токовая нагрузка при прокладке в земле (А) 144
• Допустимый ток односекундного короткого замыкания (кА) 3.46
• Номинальное переменное напряжение (кВ) 1
• Срок службы 30
• Класс пожарной опасности по ГОСТ 31565-2012 О1.8.2.5.4
• Сопротивление изоляции жил (МОм\км) 150
• Толщина изоляции жил (мм) 0.9
• Масса цветного металла (г/м) 890
• Конструкция жилы ок, мк, мс
• Максимальная температура эксплуатации (°С) 50
• Минимальная температура эксплуатации (°С) -60
• Тип брони К
• Сечение жилы (нулевая или заземления) 16
• Тип исполнения по ГОСТ 31565-2012 Без обозначения
• ГОСТ 31996-2012
• Толщина изоляции жил 0.66 Кв (мм) 0.8
• Цвет изоляции жил Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
• Класс жилы по ГОСТ 22483-2012 2
• Максимальный диаметр жилы 6.6
• Длительно допустимая температура нагрева жил 90
• Предельная температура нагрева жил 250
• Температура нагрева жил по условию невозгорания 400
• Допустимые усилия при тяжении (Н) 3000
• Допустимая температура в режиме перегрузки 130
• Минимальная температура монтажа -20
• Код товара ПвКШп 3х25+1х16

ПвКШп 3х25+1х16 - силовой бронированный кабель с четырьмя медными жилами сечением 25 (Двадцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,
в броне из стальных оцинкованных проволок, в оболочке из молекулярно сшитого полиэтилена .
Кабель ПвКШп 3*25+1*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвКШп 3х25+1х16

Пв - изоляция из сшитого полиэтилена.
К- броня из стальных оцинкованных проволок
Шп - защитный шланг из сшитого полиэтилена.
4 -количество токонесущих жил.
25 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвКШп 3*25+1*16

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового ПвКШп 3х25+1х16 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПвКШп 3х25+1х16 по ГОСТ 31565-2012:О1.8.2.5.4 .
Срок службы бронированного кабеля ПвКШп 3*25+1*16 не менее 30 лет.

Токовые нагрузки кабеля ПвКШп 3х25+1х16

Допустимый ток при прокладке ПвКШп 3х25+1х16 на воздухе - 141 Ампер.
Допустимый ток при прокладке в земле - 144 Ампер.
Допустимый ток односекундного короткого замыкания - 3.46 кА.
Сопротивление километра жилы - 0.73 Ом.

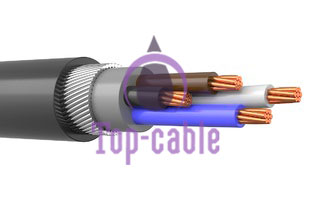

Конструкция кабеля ПвКШп 3*25+1*16

1) Жила - медная однопроволочная круглая, многопроволочная кругалая,многопроволочная секторная 25 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.9 мм.
3) Внутренняя оболочка - из сшитого полиэтилена
4) Броня -из стальных оцинкованных проволок
5) Шланг -из сшитого полиэтилена.

Применение бронированного кабеля ПвКШп 3х25+1х16

Кабель силовой медный , бронированный ПвКШп 3х25+1х16 используется для одиночной прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации в кабельных сооружениях и производственных помещениях.Предназначен для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ПвКШп-ХЛ 3*25+1*16 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
